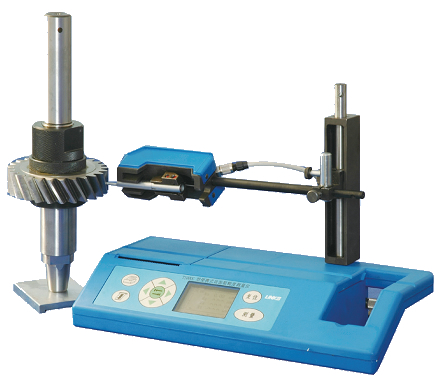

MC020系列便攜式齒面粗糙度測量儀
MC020系列（T1000C）
一、T1000C型齒面粗糙度測量儀產品用途：
T1000C型齒面粗糙度測量儀主要用于生產現場和計量檢測部門在生產現場對齒輪齒面的表面質量進行檢測，可測量模數2mm以上的齒輪和齒輪刀具的齒面粗糙度，還可以測量平面、圓柱表面、曲面等工件的表面粗糙度。
二、T1000C型齒面粗糙度測量儀主要技術指標：
1.測量原理：觸針法，差動電感傳感器
2.測量范圍：觸針最大位移：±50μm；Rt≤80μm；Ra：0.05μm -8μm
3.示值精度：≤±10%
4.最小分辨力：0.005μm
5.取樣長度：0.25，0.8，2.5mm
6.評定長度：N倍取樣長度 N=1，2，3，4，5
7.數字濾波器：高斯濾波器、RC濾波器、PC濾波器
8.量程：±10，±25，±50μm
9.測量參數：Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq,Rmr （符合GB/T 3505-2000定義）
10.打印垂直放大比：≤20000倍
11.打印水平放大比：10/40/100倍
12.驅動箱滑行速度：0.15，0.5，1mm/s
13.傳感器測針：金剛石圓錐，錐角90°，針尖半徑5μm
14.工作溫度：5℃-40℃
15.電源：內置鋰聚合物可充電電池組（5500mAh)，外接專用充電器
16.齒面?zhèn)鞲衅骺蓽y量齒輪最小模數：2mm
|
